DESY MMC Lösungen
Die DESY Lösungen für das MicroTCA Module Management basieren auf einer seit mehr als zehn Jahren gepflegten Code Base und gelten als Schlüsselkomponente von tausenden AMC Boards, die bei DESY im European XFEL und in anderen Einrichtungen weltweit installiert sind. Der DESY MMC ermöglicht einen zuverlässigen 24/7-Betrieb.
Um den Anforderungen einer modernen AMC Hardware gerecht zu werden und gleichzeitig den Entwicklungsaufwand minimal zu halten, bietet das MicroTCA Technology Lab den DESY MMC mit Hardware und Software als Komplettlösung an.
MMC System on Module – DMMC-STAMP

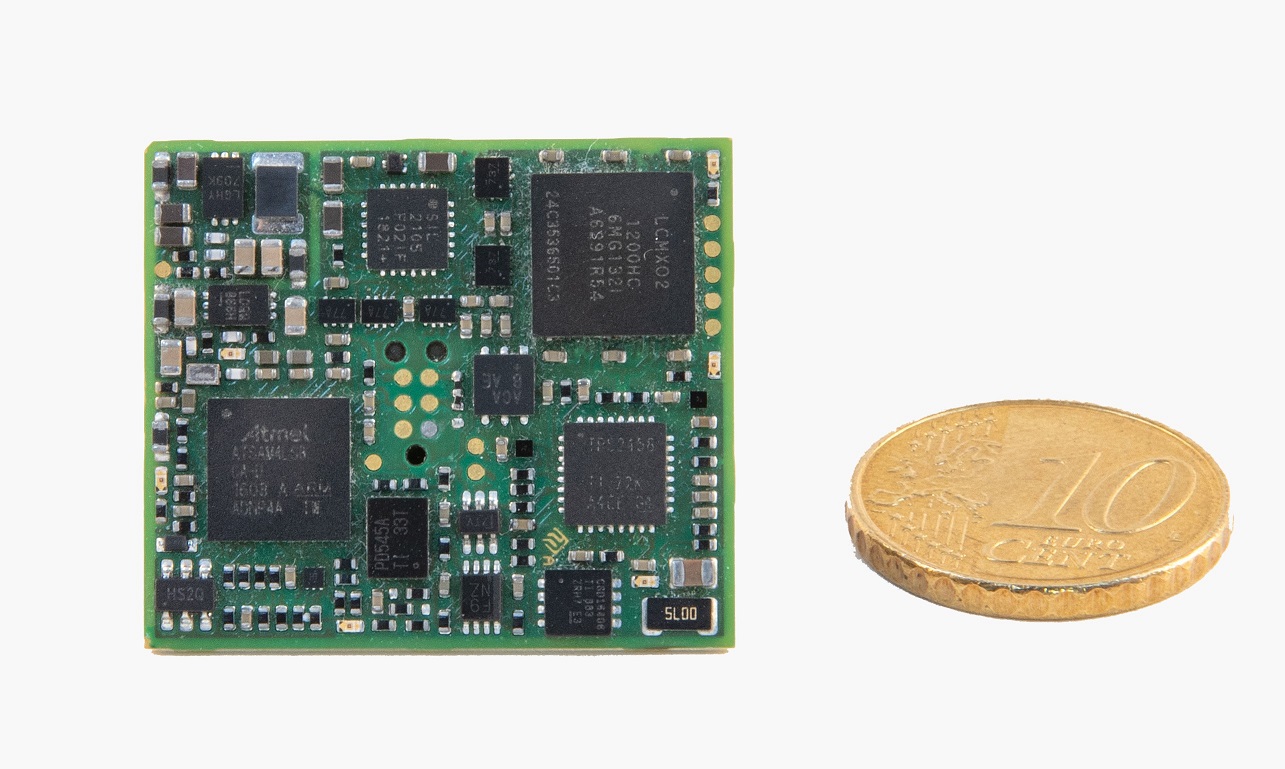

Das DMMC-STAMP System on Module (SoM) übernimmt das vollständige Management einer AMC Karte, z.B. in einem MicroTCA Ecosystem. Mit einer Größe von nicht mehr als einer Briefmarke (25,5 x 29 x 2,3 mm), wird das STAMP SoM auf der Vorder- oder Rückseite einer AMC-Karte bestückt. Die DMMC-STAMP ist eine Drop-in-Solution, erfordert minimalen Entwicklungsaufwand und erlaubt auf Grund ihrer geringen Größe maximale Packungsdichten auf einer AMC-Karte.
Das bei Auslieferung bereits vorprogrammierte SoM betreibt die Trägerkarte nach den Vorgaben der Spezifikation und erfüllt als Funktionalität z.B. die Spannungsversorgung in Abhängigkeit des Hot-Swap Handles, das Auslesen von Sensordaten oder die Ansteuerung AMC charakteristischen LEDs (blau, rot, grün).
Weitere Infos: DMMC System on Module - Datasheet.pdf
MMC Software Development Kit – DMMC-SDK
Die bei Auslieferung der DMMC-STAMP vorprogrammierte Firmware erfüllt sämtliche für den Betrieb einer AMC-Karte erforderlichen Funktionen. Für darüberhinausgehende Features wie z.B. die Ansteuerung von FMC Karten, die Implementierung von spezifischen Sensoren oder die Verwendung von Custom IPMI Kommandos sind entsprechende Anpassungen erforderlich.
Für die Erstellung einer hardwarespezifischen Firmware für die DMMC-STAMP bei gleichzeitig minimalem Bedarf an nichthardwarespezifischer Programmierung bietet das MicroTCA Technology Lab ein entsprechendes Software Development Kit (SDK) an. Basis für das SDK ist der vollständige Zugriff auf die DESY MMC Software Library sowie die Bereitstellung von MMC Beispiel-Implementierungen z.B. für das DAMC-FMC2ZUP.
Weitere Infos: MMC_FW_SDK_Datasheet_rev1.pdf
DMMC-STAMP Breakout-Board
Das DMMC-Break-out-Board erlaubt die Evaluierung des DMMC-SoM sowie hardwarespezifischer Anpassungen der Firmware im laufenden Betrieb. Das DMMC-STAMP BoB erlaubt den Zugriff auf alle LGA Pins der DMMC-STAMP über Standard 2,54 mm Pin Sockel für Mess- und Laboraufbauten.
Weitere Infos:
DMMC-STAMP-BoB_User_Manual_V_21.pdf
Schematics_DMMC-STAMP-BreakOutLC_RevB.pdf
