Eigenschaften

Folgende Möglichkeiten gibt es für die Diamantoptiken:

Merkmale der Linsen

1/4 — Zusammengebauter CRL-Würfel

Ein neues Konzept für refraktive Röntgenlinsen: vormontierte und vorjustierte Linsenwürfel. Das System ist kompatibel zu den meisten bestehenden Industriestandard-Röntgenlinsenhaltern für runde 12-mm-Fassungen.

Einzelne Diamant-Röntgenlinsen können innerhalb des Linsenwürfels angeordnet und ohne Klebstoff oder Presspassung fixiert werden. Die spaltfreie Linsenanordnung bietet die maximal mögliche Brechkraft pro Linsenlänge. Optional mit integriertem und vorjustiertem Phasenkorrektor. Vollständig vakuumtauglich durch integrierte Entlüftungskanäle im Diamanten.

Vormontierte Linsenwürfel können zu einer größeren Linsenbaugruppe gestapelt werden, um kürzere Brennweiten und höhere numerische Aperturen zu erzielen. Jeder Würfel kann einzeln mit einem oder mehreren integrierten Phasenkorrektor für Aberration korrigiert werden. Dadurch kann eine genaue Aberrationskompensation über einen breiten Röntgenenergiebereich realisiert werden.

Das Würfeldesign und die Präzisionsfertigung ermöglichen die nahtlose Integration einer Phasenkorrektur in den Linsenwürfel. Es ist keine zusätzliche Ausrichtung der Phasenplatten erforderlich.

Mit der Möglichkeit der Vor-Ort-Messung bei PETRA III kann die Fokussierleistung unserer Diamantlinsen durch Integration einer maßgeschneiderten Phasenplatte in den Linsenwürfel weiter verbessert werden.

Unsere Diamantlinsen erreichen eine hohe optische Qualität mit Strehlverhältnissen typischerweise im Bereich von 0.7 - 0.9.

Aufgrund ihrer überlegenen Materialreinheit bieten laserablatierte Diamantlinsen trotz ihrer größeren Oberflächenrauhigkeit ein vergleichbares Kleinwinkel-Röntgenstreusignal wie die höchstreinen Berylliumlinsen.

Oberflächenrauheit S_a <= 200 nm

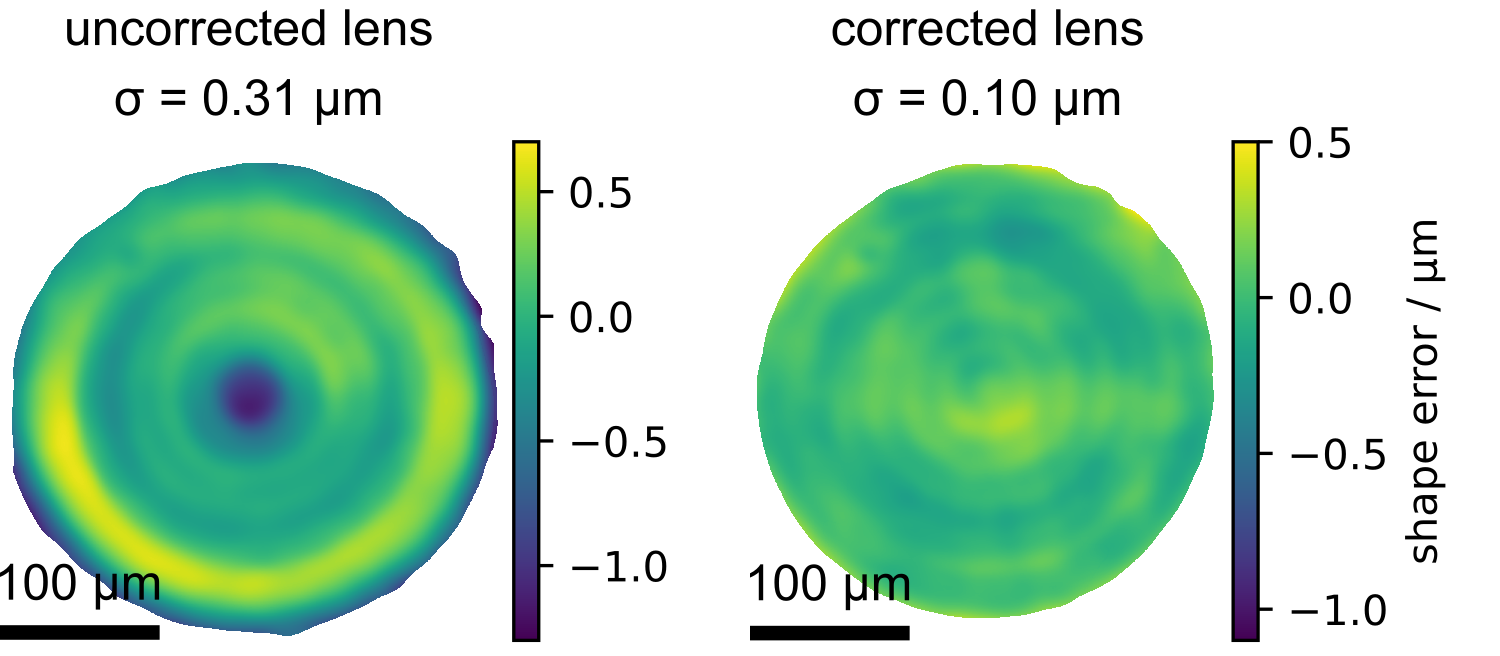

Effektiver Oberflächenfehler pro Linse unkorrigiert

Effektiver Oberflächenfehler pro Linse korrigiert
