Diamantlinsen von DESY: Präzise Röntgenoptiken
DESY hat langjährige Erfahrung in der Herstellung und Anwendung von refraktiven Röntgenoptiken. Dank der Nähe zur Röntgenstrahlungsquelle PETRA III können wir präzise Vermessungen und optimales Design für Ihre Anwendungen gewährleisten.
Refraktive Röntgenoptiken von DESY
DESY verfügt über langjährige Erfahrung in der Herstellung und Anwendung von refraktiven Röntgenoptiken. Seit 2017 bieten wir in der Arbeitsgruppe ‚X-ray Nanoscience and X-ray Optics‘ innovative Lösungen zur Korrektur von Röntgenoptiken mittels refraktiver Phasenplatten an (weitere Infos dazu hier).
Dank unseres modernen Labors für Laserablation sind wir in der Lage, refraktive Diamantlinsen in Kombination mit Diamantphasenplatten zur Korrektur von Abbildungsfehlern anzubieten. Unsere Expertise in der Charakterisierung von Röntgenoptiken durch kohärente Röntgenbildgebung (Ptychographie) spielt dabei eine entscheidende Rolle. Die Nähe zur Röntgenstrahlungsquelle PETRA III ermöglicht uns präzise Vermessungen und ein optimales Design dieser Korrekturelemente.
Unsere Fähigkeit, Linsen am Synchrotron zu vermessen, stellt sicher, dass wir höchste Zuverlässigkeit und Präzision bieten können. In Kombination mit unserem umfassenden Know-how im Design und der Herstellung von Korrekturoptiken mittels Laserablation sind wir in der Lage refraktive Röntgenoptiken mit herausragender Abbildungsqualität zu liefern.
Anwendungsbereiche
Die Linsen werden zur Bildgebung mit sub-mikrometer Auflösung mit harter Röntgenstrahlung eingesetzt. Damit eröffnen sich zwei größere Anwendungsbereiche:Aberrationskorrigierte Abbildung (Vollfeld Mikroskopie), für weitere Infos ausklappen:
- Röntgen-Phasenkontrast-Bildgebung (Phase-contrast X-ray Imaging, PCI), mehr Infos
- Dunkelfeld-Röntgenmikroskopie (Dark-field X-ray Microscopy, DFXM), mehr Infos
- Vollfeld-/Transmissions-Röntgenmikroskopie (Full-field/Transmission X-ray Microscopy)
Beugungsbegrenzte Fokussierung für Rasterverfahren zur Bildgebung (Scanning X-ray Microscopy), für weitere Infos ausklappen:
- Röntgenfluoreszenz (X-ray Fluorescence Imaging)
- Kohärente Beugungsmikroskopie (Coherent X-ray Imaging)
- Micro- and Nano Röntgendiffraktometrie (Micro/Nano X-ray diffraction)
Alle Anwendungen mit den Linsen sind auch am European XFEL möglich, da die Linsen entsprechend strahlenresistent sind.
Unsere Leistungen
- Beratung zur Nanofokussierung mit refraktiven Optiken
- Fertigung refraktiver Diamantoptiken nach Kundenwunsch
- Charakterisierung/Vermessung von fokussierenden Röntgenoptiken mit Ptychographie
- Design und Herstellung von korrigierten Röntgenoptiken mit Hilfe refraktiver Phasenplatten
Produktmerkmale
Hier finden Sie einen Überblick über die verschiedenen Merkmale der Röntgenoptiken.
Anwendung der Linsen
Eine Integration in bestehende Linsenhalter für den runde 12-mm-Fassung Standard ist möglich, auch in Kombination mit bereits vorhandenen Linsen.

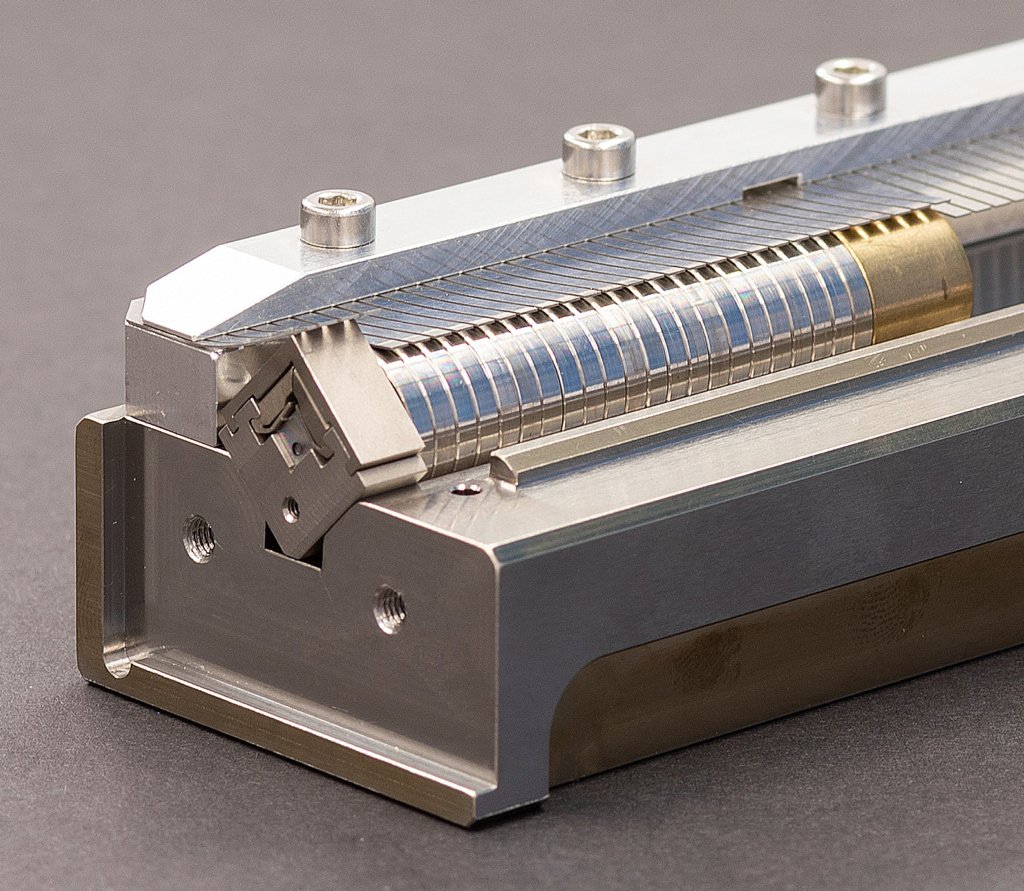

Das Beispiel zeigt einen Diamantlinsenwürfel mit 10 Linsen, der eine vergleichbare Fokallänge wie die gezeigten 22 Beryllium Linsen mit identischem Krümmungsradius und Apertur besitzt.

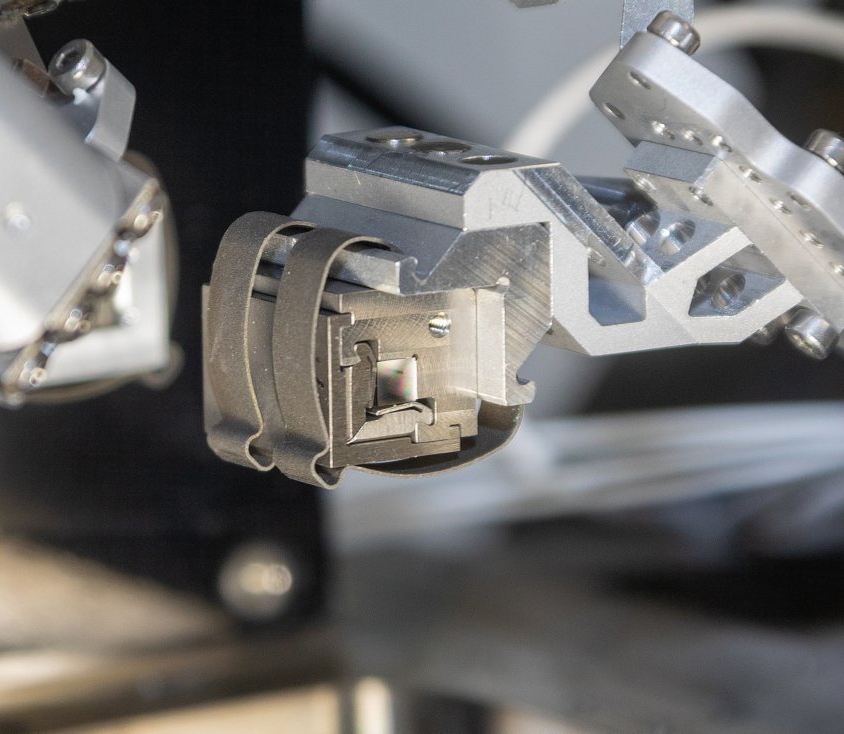

Kompakte und leichtgewichtige Integration in bestehende Instrumentierung. Das Integrationsbeispiel zeigt die Nanoprobe Beamline P06 (PtyNAMi) an PETRA III bei DESY mit zwei Diamantlinsenwürfeln in Kombination.
Kontakt
DESY-Wissenschaftler Frank Seiboth ist Ihnen gerne rund um das Thema Diamantlinsen behilflich.
